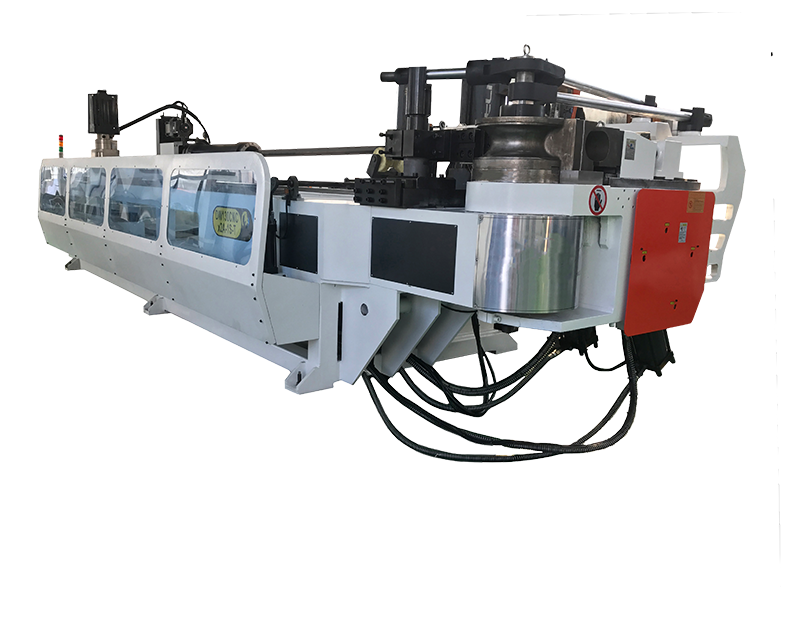

全自動彎管機DW130CNC-3A-MS

DW130CNC-2A-1S-T是江蘇麗浮機械科技有限公司按照世界標準和國家標準設計制造的可編程兩軸130型單層模數控彎管機，設備具有拉彎+材料輔推，適用于高精度管內產品的加工。麗浮三維數控自動右彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程式操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。廣泛應用于汽車、空調、核電、造船、航天、家具、機車、鍋爐、新能源、建筑等眾多領域。

在線咨詢

產品詳情

彎管機型號：	CNC130-2A-1S-T
主要技術參數如下：
主要規格\|\|型號	CNC130-2A-1S-T
最大彎曲管徑×壁厚	Φ130mm×8mm（根據材質）
最大彎曲半徑（1）	R650mm
最大彎曲角度	190°
最大送料長度（2)	4500mm
工作速度	彎管速度	Max×38°/s
	轉管速度	Max×80°/s
	送料速度	Max×700mm/s
工作精度	彎管精度	±0.1°
	轉管精度	±0.1°
	送料精度	±0.1mm
資料輸送方式	1.坐標（X.Y.Z）
	2.工作值(Y.B.C)
獨立式啟動控制臺	OUSHI
模具	附主機上（CR12MOV）
自動注油裝置	附主機上
防皺裝置	附主機上
設備安裝調節墊塊	滿足設備安裝為準
彎管方式	油缸彎管
油溫冷卻裝置	風冷（附主機上）
主齒輪箱	FBM自制
油缸	FBM自制
O型圈	臺灣頂基
油壓電機功率	南通遠東微特
系統最大壓力（可調）	14Mpa
機器重量	約12000kg
機器尺寸	8500×1500×2000mm
送料伺服電機	日本三菱
轉角伺服電機	日本三菱
送料伺服驅動器	日本三菱
轉角伺服驅動器	日本三菱
觸摸屏	臺灣威綸
低壓電氣元件	法國施耐德
繼電器	日本歐姆龍
編碼器	日本歐姆龍
行星減速機	德國亨特
轉角行星減速機	ME142-L2-25K
送料行星減速機	PL160L1-20-P2-S2
精密工業齒條	FBM自制
變壓器	五川
感應開關	日本歐姆龍
